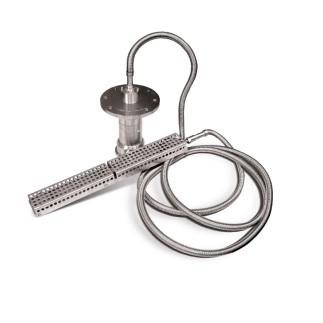

TGD yhdistelmälaite nesteiden mittaamiseen

TGD on yhdistelmälaite nesteiden mittaamiseen. Siinä yhdistyvät säiliön pinta-, lämpötila-, paine-, ja tiheysmittaukset yhdeksi kokonaisuudeksi

Pinnanmittaus on toteutettu matalataajuisella GLF- tekniikalla (Guided Low Frequency). Tämä tekniikka soveltuu kaikenmuotoisiin säiliöihin ja kaikenlaisille nesteille.

Lämpötilamittauspisteitä voi olla jopa 15 kappaletta. Tämän avulla nähdään helposti säiliön pystysuuntainen lämpötilajakauma pinnasta pohjaan.

Tiheysmittaus on toeteutettu mittaamalla kahden mittauselementin välistä hydrostaattista paine-eroa.

TGD:ta on saatavana joko yksikanavaisena (pinta- tai lämpötilamittaus), kaksikanavaisena (pinta- + lämpötilamittaus / lämpötila- +tiheysmittaus), kolmikanavaisena (pinta-, lämpötila-, paine-/ tiheysmittaus) tai nelikanavaisena (pinta-, lämpötila-, tiheys- ja painemittaus).

TGD:a käytetään paljon esimerkiksi petrokemian sovelluksissa (muunmuassa polttoaineen varastosäiliöissä pohjalla olevan veden määrän mittamisessa), mutta se soveltuu erinomaisesti myös muiden teollisuudenalojen mittaustarpeisiin.

Ominaisuudet

Yleistä

  • Liitäntä, HART, RS-485
  • Käyttölämpötila -55.. 85 C
  • Rungon materiaali ruostumaton teräs
  • Suojausluokka IP65
  • ATEX versio

Pinnanmittaus

  • Mittausalue 0.. 30 m
  • Mittaustarkkuus +/- 2 mm
  • Mitattavan nesteen lämpötila -200.. 150 C

Lämpötilamittaus

  • Mittauspisteitä enintään 15
  • Mittaustarkkuus 0.15 %
  • Mitattavan nesteen lämpötila -200.. 150 C

Tiheysmittaus

  • Mittausalue 500- 1200 kg/m3
  • Mittaustarkkuus 0.1 % alueesta

Painemittaus

  • Mittausalue kysyttävä
  • Mittaustarkkuus 0.15 %

Lataukset ja esitteet

MES_API_20130131 pdf 4,84 Mt
