Virtausmittaus

Virtausmittaus on kriittinen osa teollisten prosessien ohjausta, valvontaa ja optimointia. Olipa kyseessä nesteiden, kaasujen tai kiintoaineiden kuljetus putkistoissa, reaktoreissa tai syöttöjärjestelmissä, tarkka tieto virtauksesta auttaa parantamaan tuotannon laatua, turvallisuutta ja energiatehokkuutta.

Käyttökohteet

Prosessiteollisuus: virtauksen valvonta ja ohjaus reaktoreissa, sekoittimissa ja jäähdytysjärjestelmissä
Kemianteollisuus: tarkka massavirtauksen mittaus kaasuille ja viskoottisille nesteille
Energiateollisuus: höyryn, veden ja polttoainekaasujen virtausvalvonta
Elintarviketeollisuus: hygieeninen virtausmittaus nesteille ja CIP-prosessien ohjaus
Jätevesi- ja vesihuolto: vedenkulutuksen seuranta, tukosten valvonta ja virtauskatkojen hälytys

Virtausmittauksen teknologiat

Sopiva mittausteknologia valitaan mitattavan aineen (kaasu, neste, kiintoaine), prosessiolosuhteiden sekä tarkkuus- ja vastevaatimusten perusteella. Yleisimmät virtausmittausteknologiat:

Kapasitiivinen-tukosvahti
Terminen virtausmittaus
Ultraäänivirtausmittaus
Coriolis-virtausmittaus
Pyörrevirtausmittaus (Vortex)
Sähkömagneettinen virtausmittaus
Mekaaninen virtausmittaus (siipipyörä- ja soikioratas)

Kapasitiivinen tukosvahti

Valvoo materiaalivirtaa syöttösuppiloissa. Perustuu RF-teknologiaan ja hälyttää luotettavasti tukoksista ilman liikkuvia osia.

Drexelbrook

Point tukosvahti

Soveltuu erityisesti hakkeen, jauheiden ja hiilen valvontaan syöttösuppiloissa.

Katso tekniset tiedot

Terminen virtausmittaus

Mittaa virtaavan aineen massaa lämpötilan ja lämmönsiirtymän perusteella. Soveltuu erityisesti kaasuille, kuten ilmalle, typelle, hiilidioksidille tai prosessikaasuille – esimerkiksi ilmanvaihdon, polton tai inertointiprosessien ohjauksessa.

Ametek Level measurement solutions

Thermatel® TA2 -virtausmittari

Tarkka ja vähän huoltoa vaativa ratkaisu kaasujen massavirtaukseen – myös pienillä virtausmäärillä.

Katso tekniset tiedot

Ametek Level measurement solutions

Thermatel TD1/TD2 -virtauskytkin

Virtauskytkin, joka havaitsee matalat virtaukset ja suojaa pumppuja lämpötilakompensoidulla toiminnallaan. Virtaus jäähdyttää itselämmitteistä anturipäätä, jolloin anturi joutuu lisäämään tehoaan pysyäkseen asetetussa lämpötilassa. Tehon muutoksen perusteella voidaan päätellä, onko virtaus kasvanut vai pienentynyt suhteessa tavoitearvoon.

Katso tekniset tiedot

Ultraäänivirtausmittaus

Kosketukseton mittaus, joka voidaan tehdä putken ulkopuolelta. Erityisen hyödyllinen suurissa putkissa tai kun putkistoon ei voida tehdä läpivientiä.

Siemens

SITRANS FS230 -virtausmittari

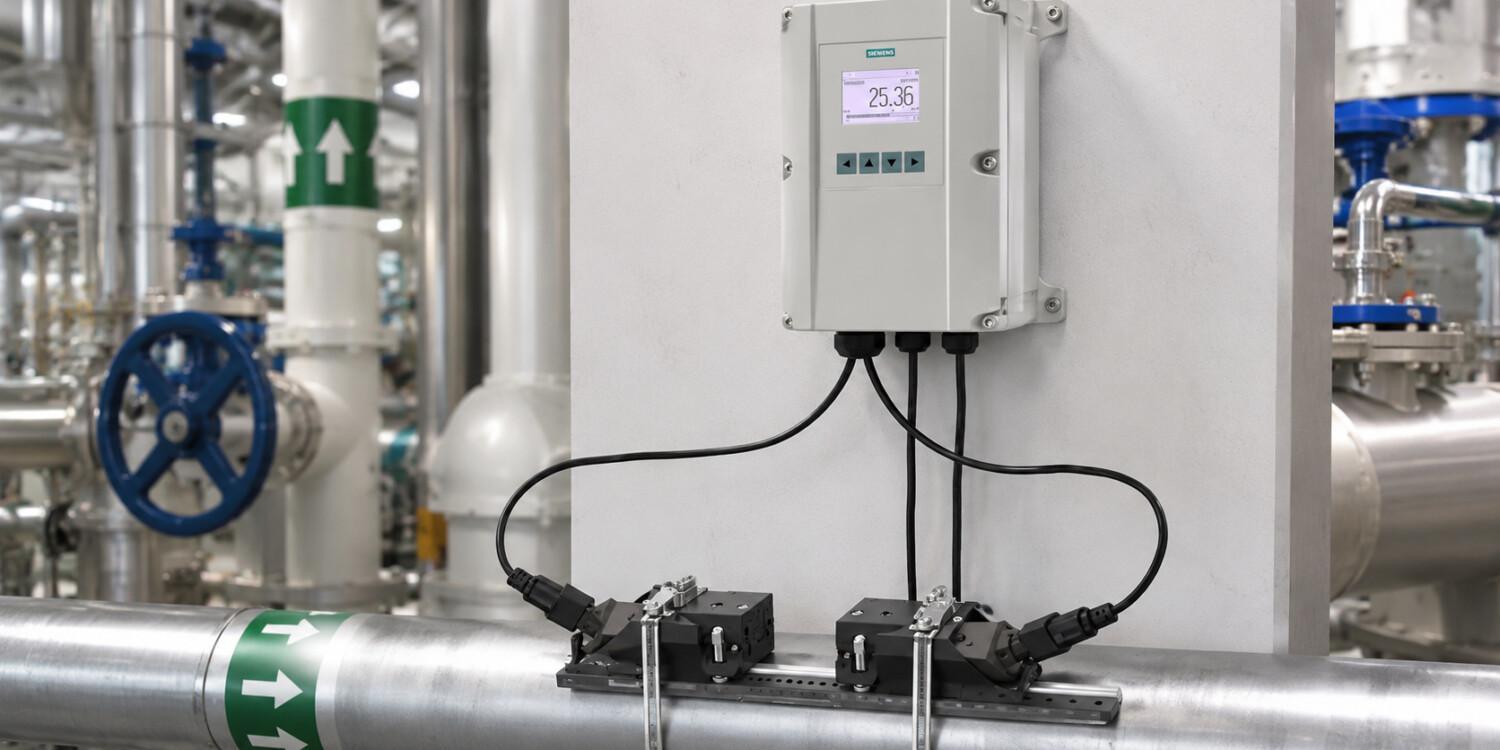

Clamp-on ultraäänivirtausmittari nesteille, kuten vedelle, höyrylle tai liuoksille. Korkea mittaustarkkuus ja helppo asennus ilman prosessikatkoa.

Katso tekniset tiedot

Coriolis-virtausmittaus

Tarkka massavirtausmittaus nesteille ja kaasuille. Samalla mittarilla voidaan mitata myös tiheys ja lämpötila.

Siemens

SITRANS FCS500 -virtausmittari

Monipuolinen Coriolis-massavirtausmittari, jolla on markkinoiden paras mitta-alueen laajuus ja pienin painehäviö. Soveltuu erinomaisesti laajaan valikoimaan sovelluksia – sarja tarjoaa joustavan ja kustannustehokkaan ratkaisun erittäin tarkkaan virtaus- ja tiheysmittaukseen.

Katso tekniset tiedot

Pyörrevirtausmittaus (Vortex)

Mittaa virtausta pyörteiden muodostumisen perusteella. Soveltuu nesteille, kaasuille ja höyrylle.

Siemens

SITRANS FX330

Pyörrevirtausmittaus soveltuu nesteiden, kaasujen ja höyryn tilavuusvirran, paineen ja lämpötilan mittaukseen. Käyttökohteita ovat muun muassa höyryn ja kuuman veden lämpöenergiamittaus, teollisuuskaasujen kulutuksen seuranta, prosessien ohjaus sekä turvallisuuskriittiset mittaukset SIL2-sovelluksissa.

Katso tekniset tiedot

Sähkömagneettinen virtausmittaus

Induktioperiaatteella toimiva mittaus sähkönjohtaville nesteille, kuten vedelle.
Erityisen tarkka juomaveden mittauksiin vesilaitoksilla ja vedenjakelussa.

Siemens

SITRANS FMS500

Soveltuu nestemäisten aineiden tilavuusvirran mittaukseen, kun nesteen sähkönjohtavuus on yli 5 µS/cm. Saatavilla jopa DN1200 putkikokoihin. Ihanteellinen ratkaisu vedenottoon, vedenkäsittelyyn, jäteveden käsittelyyn sekä vesijohtoverkostojen sovelluksiin.

Katso tekniset tiedot

Mekaaninen virtausmittaus (siipipyörä- ja soikioratas)

Sopii viskoottisille nesteille, kuten polymeereille, öljyille ja kemikaaleille. Perustuu virtaavan aineen liikuttamaan mekaaniseen mittauskomponenttiin.

Siemens

SITRANS F VA 250 -virtausmittari

Täysin metallirakenteinen SITRANS F VA 250 soveltuu monenlaisten nesteiden ja kaasujen mittaamiseen suljetuissa putkistoissa ja kestää vaativat käyttöolosuhteet.
